SWP－TLC系列纜式靜壓液位變送器



產品名稱：SWP－TLC系列纜式靜壓液位變送器 產品編號：Pro2008579833 產品型號： 更新時間：2008.05.07 企業單位：



產品詳細介紹：

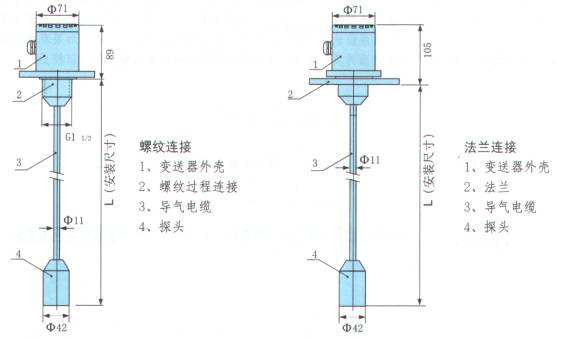

技術數據　　　　  工作電壓　　　　　12.5～30　VDC輸出信號　　　　　4～20mA二線　　　　　　　　　0～20mA三線測量范圍　　　　　0～100m（***大）精度　　　　　　　0.2、0.5、1.0穩定性　　　　　　優于0.1%/年允許溫度　　　　　介質-20℃-60℃環境　　　　　　　-20℃-70℃貯存　　　　　　　-40℃-80℃傳感器材料　　　 外殼　　　　　不銹鋼1Gr18Ni9Ti　　　　　　　　 膜片　　　　　96%氧化鋁　　　　　　　　 密封　　　　　氟橡膠、聚四氟乙烯導氣電纜材料　　聚氯乙烯與丁腈橡膠復合物過程連接方式　　外螺紋G11/2　　　　　　　　法蘭        　　外形尺寸　　　　安裝　　　　　　　　　纜式靜壓液位變送器有G11/2螺紋及法蘭兩種標準的安裝方式　　　螺紋安裝　　對于直接使用G11/2螺紋安裝的變送器，供貨時提供一個G11/2圓螺母，一般安裝可有兩種方式。　　　　　1、安裝位置已有G11/2螺紋。直接把液位變送器旋入即可，附帶的圓螺母可以不用，也可以旋上用以防松。　2、安裝位置無G11/2螺紋。可利用現有的Φ50～Φ60的光孔，或安裝帶有Φ50～Φ60孔的支架，裝上液位變送器，并旋上圓螺母固定。 　　　法蘭安裝　　標準供貨時法蘭的安裝尺寸符合DN50　GB9119.6-88如果安裝位置已有其它的法蘭安裝孔，訂貨時請注明法蘭尺寸或對應的規格及標準號，以便滿足安裝要求。　　配重　　　　當被測介質不穩定時，探頭容易產生位移，從而影響測量精度。這時應將探頭固定。如果現場不具備固定探頭的條件，可選用配重，使探頭重量增加從而起到穩定探頭的作用。
如需選用配重，請在訂貨時說明。　　調試　　纜式靜壓液位變送器，出廠時零點及滿量程都已標定。
需說明的是，滿度的標定是按用戶提供的被側介質的比重，經計算進行的干標定。由于標定條件與使用條件很難******一致，因此滿度指示可能會有不同程度的出入，因此在靜壓液位變送器安裝后應對滿度進行校正。校正時使介質液位達***大值，把變送器輸出值校正到20.000mA，如果現場條件不允許介質液面達到***大值，則可根據液面的實際數值，用下式計算出對應的電流輸出值加以校正：



　　其中：In　 液位在n點時變送器應當輸出的電流值（單位mA）
hn　 　n點液位高度（單位m）
hmax　被測介質***大液位高度（即滿量程，單位m）
為提高校正精度，校正時請參考變送器出廠時的標定記錄，適當加以修正。　　纜式靜壓液位變送器型號內容　　

型　　　　號	代　　　　　　　　碼										說　　　　　　　　明
SWP-TLC	□	□	□	□	□	□	□	□	□	□
變送器類型	G										標準型
	D										隔爆型
	I										本安型
過程連接材料	3										不銹鋼1Gr18Ni9Ti
	5										不銹鋼316L
	9										特別約定
過程連接方式	T										外螺紋G11/2
	F										法蘭
	Y										特別約定
導氣電纜材料	5										丁腈橡膠與聚氯乙烯復合物
	9										特別約定
傳感器密封件材料	1F										氟橡膠
	2F										丁腈橡膠
	3F										聚四氟乙烯
	9F										特別約定
信號輸出方式	2										4-20mA二線
	3										0-20mA三線
	9										特別約定
精度等級	2										0.2
	5										0.5
	6										1.0
	9										特殊要求
配重	H										無配重
	Z										標準配重
	Y										特別約定
安裝尺寸											單位m
量程代號											見標準量程表
