DY2000智能D型操作器

一、主要特點
1.  本儀表可同時顯示控制信號和閥位反饋信號。
2.  本儀表是伺服放大器，手動操作和后備操作集一體的能產品，適用于作為DCS系統回路調節控制輸出和智能調節器控制輸出后備操作器使用。
3.  處于自動工作時本儀表相當于伺服放大器。
4.  處于手動工作時相當于手操器，通過面板上的“▲”鍵和“▼”鍵直接控制正轉和反轉信號輸出，按面板“ENT”鍵可進行手動/自動切換。
5.  本儀表還可接受遠程手動/自動切換、正轉和反轉信號，相當于儀表面板上的“ENT”、 “▲”鍵、“▼”鍵的功能。
6.  具有過流保護功能。
二、DY2000系列智能D型操作器系列型譜

型譜

說明

DY

大延牌智能型儀表

2

SMT+開關電源(AC：85V～265V,50/60Hz)

1

寬×高×深：(160×80×115) mm

2

(80×160×115) mm

6

(96×48×112) mm

8

(48×96×112) mm

9

(96×96×112) mm

DX

智能D型操作器

GDX

智能D型操作器+雙光柱        ＊

0

不帶閥位變送輸出

6

帶閥位變送輸出：（4～20）mA

8

帶閥位變送輸出：（1～5）V

6

控制信號：（4～20）mA

8

控制信號：（1～5）V

9

用戶特殊要求的輸出

2

反饋信號：電位器加5VDC輸出

6

反饋信號：（4～20）mA輸入

8

反饋信號：（1～5）V輸入

9

用戶特殊要求的分度號

缺省為無饋電電源輸出

P

5VDC/24VDC饋電電源輸出        ＊

缺省為220VAC供電

D

24VDC供電

缺省為不帶串行通訊接口

2

RS232串行通訊接口

4

RS485串行通訊接口（帶隔離）

7

帶遠程控制正反轉

M

Modbus協議

＊     雙光柱的儀表僅有兩種外型尺寸：(160×80×115)mm 、(80×160×115)mm
＊     反饋信號是反饋電阻時，需帶5VDC輸出，提供給二線制變送器供電的需帶24VDC饋電輸出。5VDC和
24VDC不能同時供電。
＊     特殊要求請與廠家聯系。





注：1.本儀表所帶的饋電通常為24VDC。當閥位信號為電位器時儀表帶5VDC饋電輸出。
2.在該接線圖中，K1:自動/手動切換；K2:控制正轉；K3:控制反轉。
3.本儀表的可控硅負載≤250W

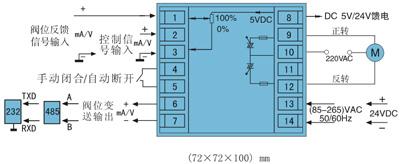

三、DY2000系列智能D型操作器系列接線圖
