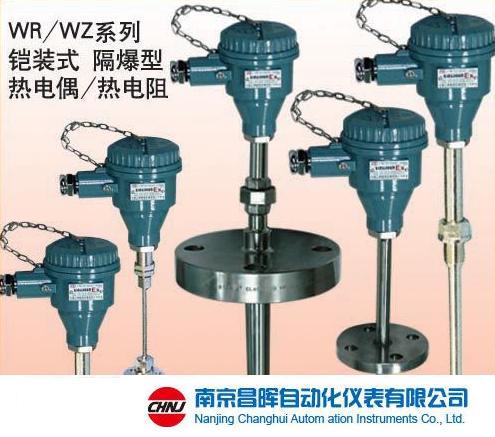

應用
|
|
| 通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量生產現場存在碳氫化合物等爆炸的0~500℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。 |
|
特點
|
|
|
●壓簧式感溫元件,抗振性能好;
●測量范圍大;
●毋須補償導線,節省費用;
●進口薄膜電阻元件,性能可靠穩定。
|
|
|
工作原理
|
|
|
防爆熱電阻利用間隙隔爆原理,設計具有足夠強度的接線盒等部件,將所有會產生火花、電弧和危險溫度的零部件都密封在接線盒腔內,當腔內發生爆炸時,能通過接合面間隙熄火和冷卻,使爆炸后的火焰和溫度傳不到腔外,從而進行測溫。
|
|
主要技術參數
|
|
|
●產品執行標準
IEC751
JB/T8622-1997
JB/T9623-1997
JB/T5518-91
|
|
|
常溫絕緣電阻
|
|
|
防爆熱電阻在環境溫度為15~35℃,相對濕度不大于80%,試驗電壓為10~100V(直流)電極及外套管之間的絕緣電阻≥100MΩ.m。
|
|
測溫范圍及允差
|
|
|
●測溫范圍及允差
|
|
|
型號
|
分度號
|
測量范圍
|
精度等級
|
允許偏差
|
|
WZPN
|
Pt100
|
-200~+500
|
A級
|
±(0.15+0.002|t|)
|
|
B級
|
±(0.30+0.005|t|)
|
|
WZCN
|
Cu50
Cu100
|
-50~+100
|
-
|
±(0.30+0.006|t|)
|
注:t為感溫元件實測溫******值。 |
|
●取證一覽表
|
|
| 防爆級別 |
防爆證號 |
認證機構 |
| dIIB T4 |
GYB96451 |
NEPSI |
| dIIB T4 |
GYB96452 |
NEPSI |
| dII CT5 |
GYB98338 |
NEPSI |
| dII CT5 |
GYB97198 |
NEPSI |
| iaIICT6 |
GYB99413 |
NEPSI |
|
注:NEPSI防爆認證系******級儀器儀表防爆安全監督檢驗站。
|
|
●防爆分組形式
|
|
|

○電氣設備類別
Ⅰ類——煤礦井下用電氣設備
Ⅱ類——工廠用電氣設備
○防爆等級
防爆熱電偶的防爆等級按其使用于爆炸性氣體混合物***大安全間隙分為A、B、C三級。
|
| 類別 |
級別 |
***大試驗安全間隙(MESG)mm |
| II |
A |
0.9≤MESG |
| B |
0.5<MESG<0.9 |
| C |
MESG≤0.5 |
|
|
|
○溫度組別
防爆熱電偶的溫度組別按其外露部分允許***高表面溫度分為T1~T6。
|
| 溫度組別 |
允許***高表面溫度℃ |
| T1 |
450 |
| T2 |
300 |
| T3 |
200 |
| T4 |
135 |
| T5 |
100 |
| T6 |
85 |
|
●防爆級別
●EXd II□T□
●Exia II□T□
●防護等級:IP65
|
|

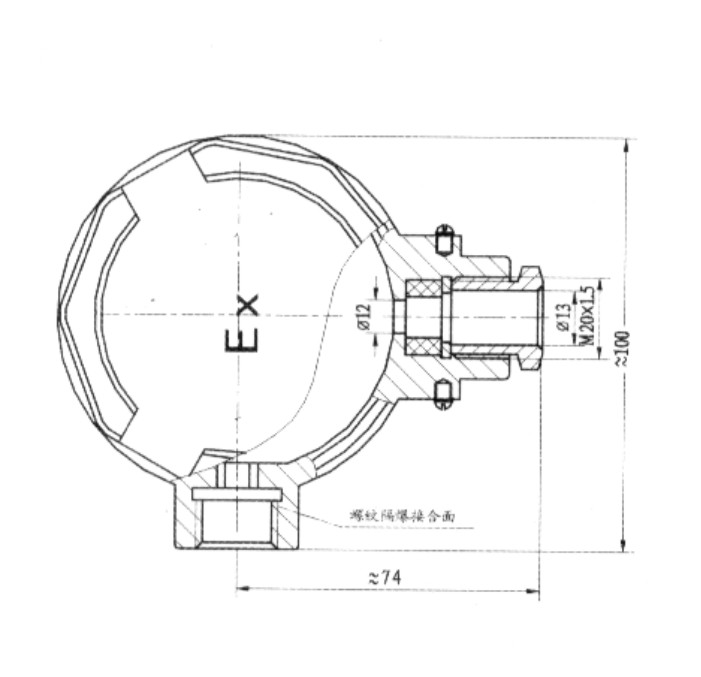

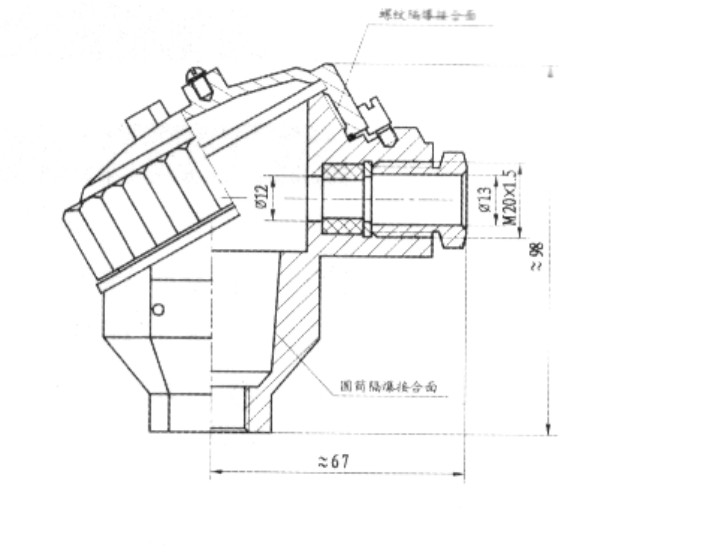

接線盒形式
|
|
|
●dⅡBT□級
|
●dⅡCT□級 |
|

|

|
|

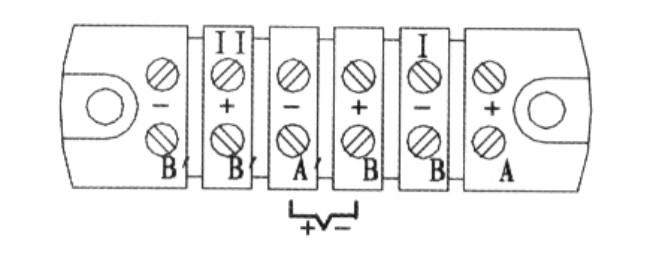

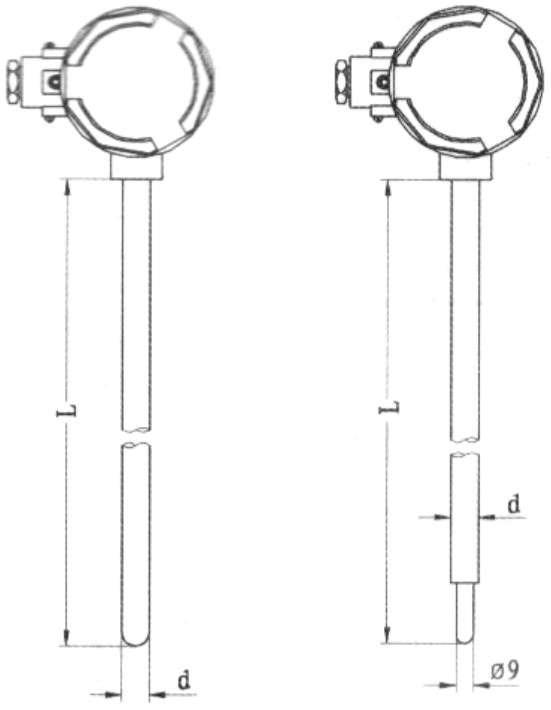

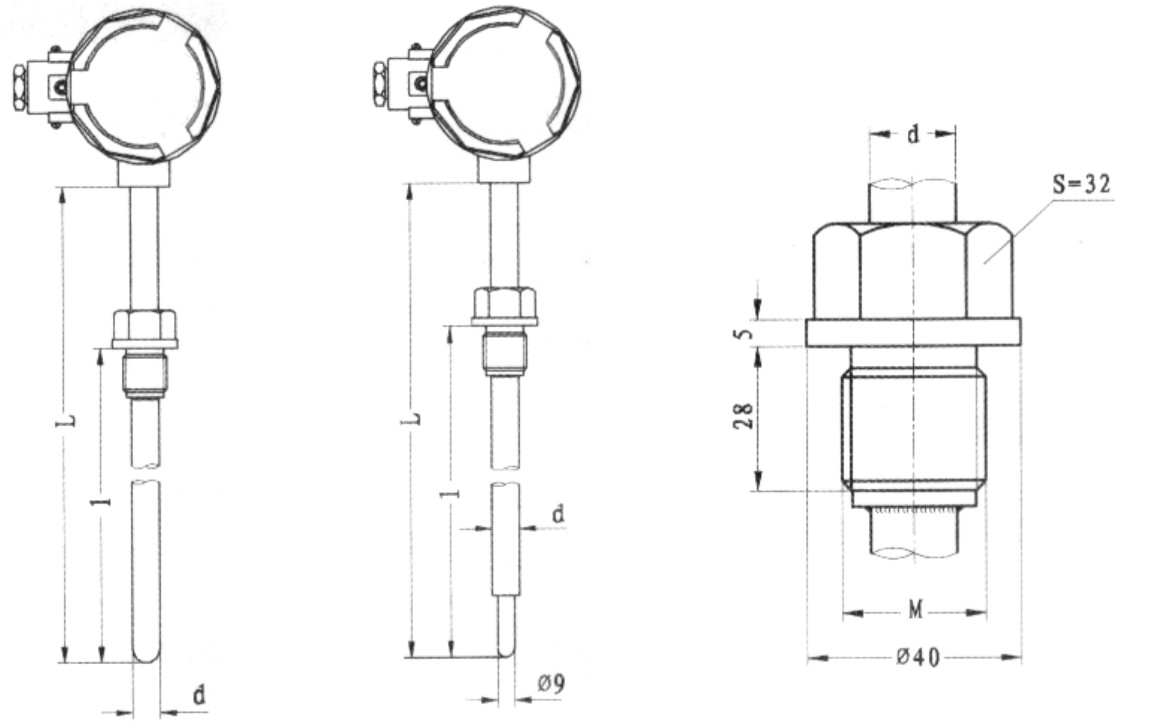

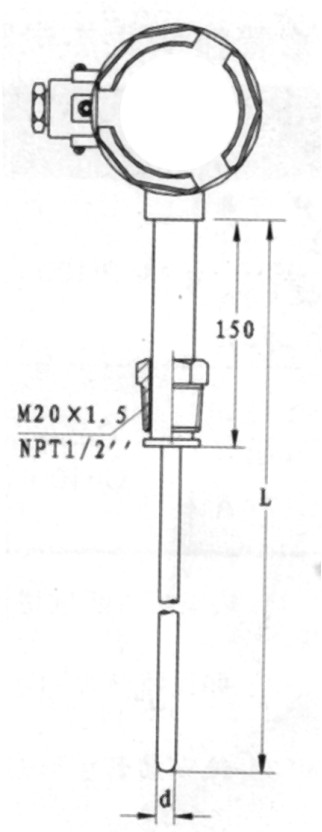

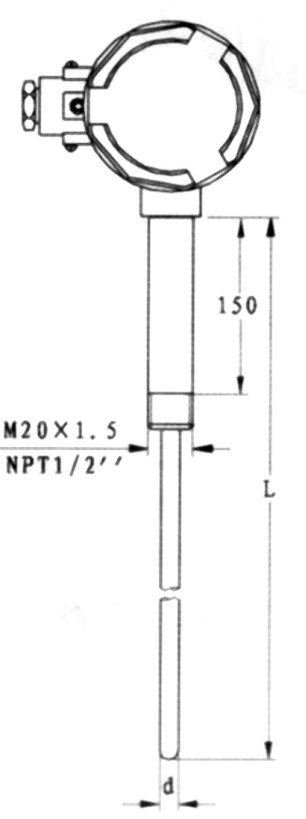

安裝端子形式
|
|
|

|

|
