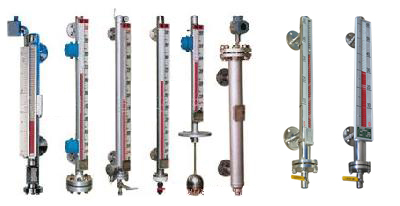

專業生產--供應UHZ系列磁翻板液位計



產品名稱：專業生產--供應UHZ系列磁翻板液位計 產品編號：Pro2010326171626 產品型號：系列產品 更新時間：2010.03.26 企業單位：南京昌暉

產品詳細介紹：

UHZ液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的長久磁鋼通過磁耦合傳遞到現場指示器，驅動紅白翻柱轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。

     可用于各種塔、罐、槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封、防泄漏和適應高壓、高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補的玻璃板（管）液位計指示不清晰、易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目，讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液位介質直接接觸，所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質，更顯其******性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、xj****性、實用性。 側裝式磁翻板液位計的***顯著特點是液位介質與指示器******隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警、控制或聯鎖；配上靜壓式液位變送器或干簧－電陰式液位變送器，可將液位界位信號轉換成三線制４～２０mＡＤＣ標準信號，實現遠距離指示、檢測、記錄與控制。該系列側裝式磁翻板液位計可廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制







適用范圍

    適合高溫高壓容器內液體介質的液位測量。除現場指示，還可配遠傳變送器、報警（控制）開關，指示功能齊全。指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。測量范圍大，不受儲槽高度限制，指示機構與被測介質******隔離，因而密封性好，可靠性高，使用安全。結構簡單，安裝方便，維護費用低。

技術參數

測量范圍：150～8000mm的或遠輸條件不允許超過長度的液位計可采用分段制造

工作壓力：***高16.0MPa

工作溫度:≤420℃　　

準確度:±10mm

介質密度: UHZ-517C12B、C、D、E≥600kg/m³

環境振動：頻率≤25Hz  振幅≤0.5mm

跟隨速度: ≤0.08m/s

介質粘度: ≤0.4Pa.s

過程連接:旁路側面安裝法蘭:DN25,PN4.0

         法蘭標準:HG20592～20635-97其它法蘭標準請用戶注明。

材質：旁路管：00Cr17Ni14M2(316)

      浮子：鈦

      翻柱：陶瓷

液位報警（控制）開關

    開關類型：凸輪磁驅動開關，單刀雙投，具有防震保護

    觸點容量：10A  250VAC

    環境溫度：-50～180℃

    防護等級：IP65

    防爆標志：隔爆型ExdIIBT1～T6

LB遠傳變送器

    測量范圍：300～8000mm

    輸出信號：4～20mADC二線制

    電源：24VDC（15～35VDC）

    準確度：±10mm

負載能力：600∩（24VDC供電時）

    環境溫度：-40～80℃

    防護等級：IP65

    防爆標志：本安型：ExiaIICT4；防爆型：ExdIIBT4

    電氣接口：M20＊1.5

可選項:
