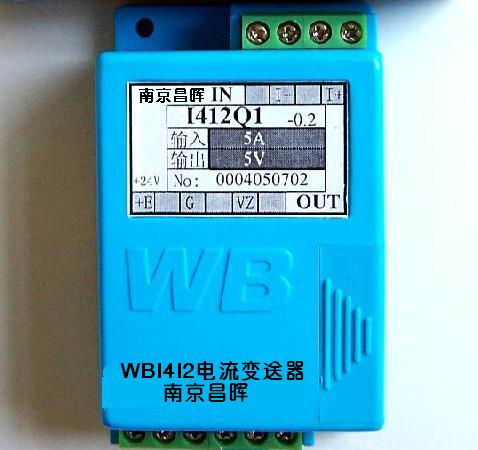

CHNJ-WB1412/Q1/I412,WBI412系列電流變送器/傳感器,交流電流傳感器



產品名稱：CHNJ-WB1412/Q1/I412,WBI412系列電流變送器/傳感器,交流電流傳感器 產品編號：Pro2008123121333 產品型號：CHNJ-WB1412/Q1/I412 更新時間：2008.12.03 企業單位：昌暉

產品詳細介紹：

主要技術參數：

• 采用新型電磁隔離，感應式輸入，高精度，微功耗
• 線性測量范圍：0---120%標稱輸入
• 頻響：25Hz---5KHz，特別適用于工頻至中頻的電流測量
• 額定環境溫度：0---+50攝氏度
• 隔離電壓大>2.5KV_{DC，^1分鐘}
• _{^{過載能力：30倍標稱輸入，持續5秒}}
• _{^{平均無故障工作時間>5萬小時}}
• 輸入電流：0--5A AC/(25---5000Hz)
• 輸出電壓：0～5V DC
• 供電電壓：24V DC


  產品介紹：

  本產品采用特制隔離模塊，對電網和電路中的工頻交流電流進行實時測量，具有體積小、功耗低、高精度、高隔離、低漂移、溫度范圍寬等特點。本產品適用于電源設備、電力網監測自動化系統、工控監測系統、鐵路信號系統等。 主要特點： ●電磁隔離 ●交流電壓測量 ●高精度變送 ●高可靠，低漂移 ●微功耗 ●阻燃外殼 ●安裝，接線方便   元件型交流電流傳感器選型表及基本參數： 產品型號 CHNJ-WB1411D47 CHNJ-WB1412D41 CHNJ-WB1414D41 輸入范圍 0.5A…8A 0.5A…8A 0.5A…8A 輸出規格 0…3.5V / 0…5V 0…5V 4-20mA 輸出特性 跟蹤電壓 平均電壓 平均電流 精度等級 < 0.1% < 0.2 % < 0.5 % 負載能力 5mA 5mA 6V 響應時間 < 15μs < 300ms < 300ms 溫度漂移 50ppm/℃ 150ppm/℃ 150ppm/℃ 供電電源 ±12Vdc（±15Vdc） +12Vdc（+24Vdc） +12Vdc（+24Vdc） 靜態功耗 5mA 3mA 6.7mA 安裝 采用1mm插針直插式安裝 采用1mm插針直插式安裝 采用1mm插針直插式安裝

  0.5A～8A交

  產品型號	CHNJ-WB1411S47	1412S41	1412S45	1414S41	1415S41	1417S41
  輸入范圍	0.5A…8A	0.5A…8A	0.5A…8A	0.5A…8A	0.5A…8A	0.5A…8A
  輸出規格	0…3.5V / 0…5V	0…5V / 0…10V	0…5V / 0…10V	0…20mA /4…20mA	0…5V	0…20mA /4…20mA
  輸出特性	跟蹤電壓	平均電壓	平均電壓	平均電流	真有效電壓	真有效電
