一、簡介
   QTVR2-CT型自控電伴熱帶專用于工藝管線或容器儲罐的防凍和保溫、最高維持溫度為110℃。伴熱線適用于普通區，危險區或腐蝕區。

二、結構
[1] 銅芯導線(10和15QTVR2-CT為1.4mm² ；20QTVR2-CT為2.3mm²)
[2] 導電塑料內層
[3] 氟塑料絕緣外層
[4] 鍍錫銅絲編織屏蔽
[5] 氟塑料絕緣防腐外套

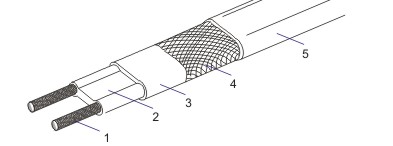

結構如圖：





三、產品型號如下







四、性能參數
1、標準顏色：褐色
2、溫度范圍：最高維持溫度110℃ 最高暴露溫度110℃
3、施工溫度：最低-30℃
4、熱穩定性：由10℃到99℃間來回循環300次后，熱線發熱量維持在90%以上
5、擾曲半徑：20℃室溫時為25.4mm -30℃低溫時為35.0mm
6、絕緣電阻：熱線長度300米，環境溫度為75℃時，用2，500VDC搖表搖試1分鐘，絕緣電阻（導線與屏蔽間）最小值為1000MΩ
7、尺寸/重量







8、自控系數

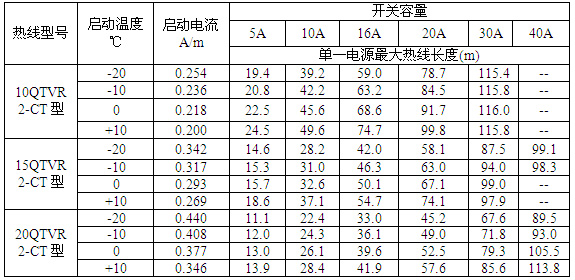

五、過流保護開關選型/單一電源(220Vac)最大熱線長度

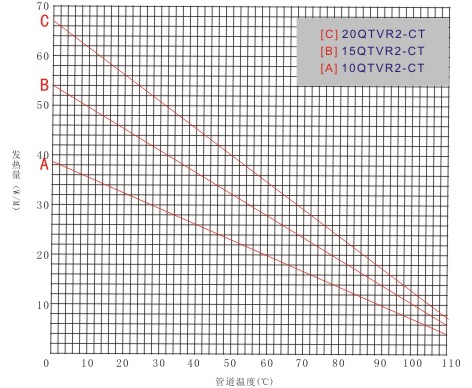

六、QTV2-CT伴熱線工作曲線圖(電源220Vac)
