MI合金825護套礦物絕緣伴熱線

一、概述
    MI伴熱線用于非危險和危險區域防凍和工藝溫度維持。為工業防凍和工藝溫度維持提供解決方案。MI伴熱線還用于需要高功率輸出、高暴露溫度、或高耐環境防腐能力的應用。
    根據區域等級和設計認證，MI伴熱線提供82w/ft(269w/m)的輸出功率。MI伴熱線可將溫度最高保持在1022°F(500℃)，伴熱線的最高暴露溫度為1200°F(650℃)。也提供更高的溫度特性。

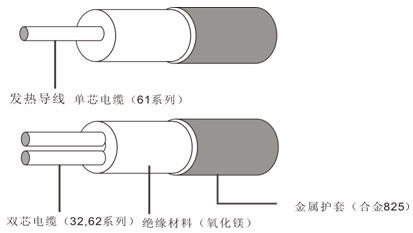

二、伴熱線結構




三、區域等級

區域等級：非危險和危險區域

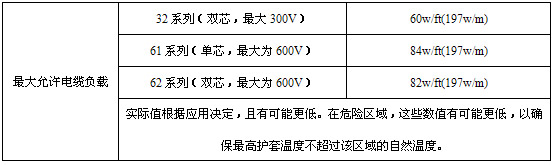

四、功率輸出



五、額定溫度





六、基本的伴熱線設計配置








銅護套礦物絕緣伴熱線（MI伴熱線 —HCH/HCC）
一、概述
    銅護套礦物絕緣伴熱線適用于各種工業電伴熱系統和民用加熱系統。在那些最高工作溫度不超過200℃的應用中，銅護套伴熱線具有長線伴熱能力。
    銅護套MI伴熱線廣泛用于地板下、道路和斜坡，并帶有HDPE(高密度聚乙烯)防腐蝕護套，在高溫高達80℃的情況下提供防腐蝕保護。對于溫度超過80舒適度的應用，FEP防腐蝕護套耐熱溫度最高可達200℃。

二、MI伴熱線特性
1、耐腐蝕性
2、高性能輸出
3、高機械強度
4、安全耐火

三、伴熱線結構




四、技術指標
1、電纜護套材料：銅
2、電纜絕緣材料：氧化鎂（MgO）
3、銅導線材料：銅護套合金導線
4、電壓：高達300/500 VAC
5、耐壓：2.0KV rmsAC
6、絕緣電阻：100MΩ/1000m （工廠合格等級）
7、護套允許的最高溫度：200℃
8、對地漏電：3mA/100m(20℃時的額定值)
9、最低安裝溫度：-60℃
10、最小彎曲半徑：-60℃時6倍電纜外徑

五、伴熱線區域等級

區域等級：危險區域，1區和2區，普通
最小電纜間距：25mm，適用于危險區域
電阻校正系數：銅導線電阻溫度系數-a=0.00393Ω/℃

備注：
    ——電熱帶有可選的防腐蝕護套：
    ——HDPE（最高護套溫度80℃）—型號當中添加H（如HCHH......）
    ——FEP（最高護套溫度200℃）—型號中添加P（如HCHP.......）
    對于HDPE,電纜外徑增加1.8mm。根據要求可提供FEP詳細資料。

六、產品技術數據





(1)不得用于危險區域，最大300VAC。
    備注：要求使用1個30mA的漏電保護設備，以在最大程度上確保安全并防止起火。在一些跳閘次數明顯增多的應用中，需要使用1個最大漏電電流為300mA的設備。



不銹鋼護套礦物絕緣伴熱線（MI伴熱線—HSQ）
一、概述
    不銹鋼護套礦物絕緣（MI伴熱線）可以在保護溫度最高為600℃的情況下工作。MI不銹鋼伴熱線為工業伴熱系統市場提供了優異的耐腐蝕性產品，具有出色的高溫性能，可用于各種惡例的環境中。HSQ伴熱線通常用于瀝青廠、煤氣廠、煉油廠、反應器和容器、鈉回路和許多其他伴熱系統中，這些場合中，溫度、效率、耐久性和伴熱線安全性顯得至關重要。

二、MI伴熱線特性
1、耐腐蝕性
2、高性能輸出
3、高機械強度
4、安全耐火

三、伴熱線結構



四、技術指標
1、電纜護套材料：321不銹鋼
2、電纜絕緣材料：氧化鎂（MgO）
3、銅導線材料：鎳鉻合金導線
4、電壓：高達300/500 VAC
5、耐壓：2.0KV AC（有效值）
6、絕緣電阻：100MΩ/1000m （工廠合格等級）
7、護套允許的最高溫度：600℃
8、漏電：3mA/100m(20℃時的額定值)
9、最低安裝溫度：-60℃
10、最小彎曲半徑：-60℃時6倍電纜外徑

五、區域等級

區域等級：危險區域，1區和二區，普通
最小電纜間距：25mm，適用于危險區域



六、技術數據





    備注：要求使用1個30mA的漏電保護設備，以在最大程度上確保安全并防止起火。在一些跳閘次數明顯增多的應用中，需要使用2個最大漏電電流為300mA的設備。
