DY2000多路巡檢顯示控制儀表型譜

型   譜

說   明

DY

大延牌智能型儀表

2

SMT+開關電源(AC:85V～265V  50/60Hz)

1

寬×高×深：(160×80×115) mm

2

(80×160×115) mm

6

(96×48×112) mm        ＊  （只能為8路巡檢）

8

(48×96×112) mm        ＊  （只能為8路巡檢）

9

(96×96×112) mm            （只能為8路巡檢）

D

多路巡檢顯示控制儀

0

不帶控制報警輸出，不帶變送輸出

1

報警（O2）+報警（O3）

2

變送輸出（O1）+報警（O2）+報警（O3）

6

帶繼電器組                     ＊

9

用戶特殊要求的輸出

0

萬能分度號輸入              ＊

1

適配K、B、J、E、T、S、R熱電偶

2

適配Pt100、Cu50、G53、ba1、ba2熱電阻

3

適配霍爾變送器mV

4

適配遠傳壓力表（30～350）Ω

6

適配（4～20）mA輸入，量程自由設定

8

適配（1～5）V輸入，量程自由設定

9

用戶特殊要求的分度號             ＊

08

八路

16

十六路

24

二十四路                         （只能為偶型）

缺省為220VAC供電

D

24VDC供電

P

附帶24VDC/500mA電源（220VAC供電）        ＊

缺省為無以下功能

1

微型打印機通訊接口

2

RS232串行通訊接口

4

RS485串行通訊接口（帶隔離）      ＊

M

Modbus協議

＊(96×48×112) mm、(48×96×112) mm巡檢儀表無“萬能分度號輸入”和“熱電阻輸入”，不帶通訊、打印功能。
＊繼電器組即DY2000繼電器組輸出儀表，本機可通過RS485串行通訊控制繼電器組儀表，請參閱 “DY2000繼電
器輸出儀表”的內容。
＊萬能分度號無G53、ba1、ba2分度號。訂購“萬能分度號輸入”儀表時，出廠儀表只有(1-5)VDC輸入，如果
要接(4-20)mADC信號，需要在輸入端并上一個250Ω標準電阻。
＊特殊要求請與廠家聯系。
＊附帶24VDC/500mA電源（220VAC供電）只有(160×80×115) mm、(80×160×115) mm兩種規格。
＊本儀表的以下功能只能選擇其中一項：變送輸出；RS232通訊；RS485通訊；帶微型打印機通訊接口。


DY2000多路巡檢顯示控制儀表接線圖

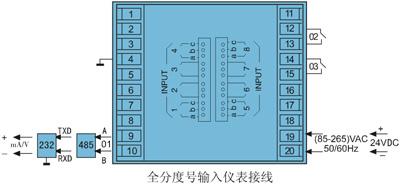

1. 輸入信號接線圖




                 (160×80×115)mm

     (80×160×115)mm   (96×96×112) mm

如果全分度號儀表的輸入信號為(4-20)mADC電流時，需在a、b端并聯上一個250Ω標準電阻

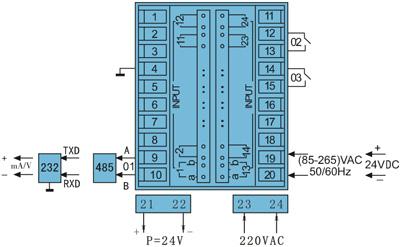

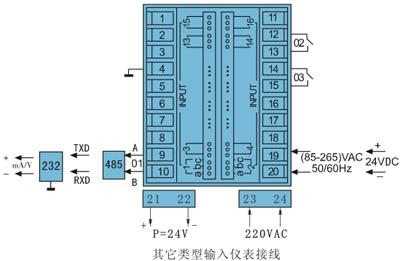

2. 8路或16路儀表接線圖-(160×80×115)mm 和(80×160×115)mm

3. 8路儀表接線-(96×96×112)mm

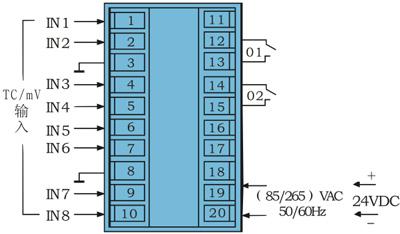

4. 8路巡檢儀表接線圖—(48×96×112) mm和(96×48×112) mm
 路巡檢儀表接線圖—××和××路儀表接線圖××和××



注：此儀表為大端子接線儀表；第3、8端子為公共接地端

5. 24路儀表接線圖-(160×80×115)mm 和(80×160×115)mm
