CHNJ-S316-191-23-SO-K智能數字顯示控制儀說明書CHNJ-W316

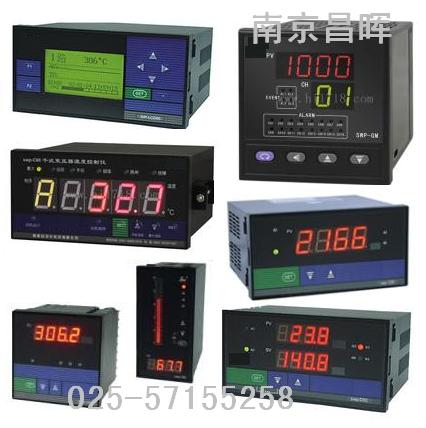

1、產品簡介：

      CHNJ-S316-191-23-SO-K控制儀可對溫度、壓力、液位、速度等進行測量顯示作用。適用于需要進行高精度測量控制的系統，可根據被控對象自動演算出***佳控制參數。該儀表集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制(高亮度LED數碼顯示)及相對模擬量顯示(光柱顯示)，使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示。

      CHNJ-S316-191-23-SO-K控制儀廣泛適用于航空、石油、化工、水泥廠、制藥廠、制糖廠、造紙廠、自動化安裝工程、染色生產設備等行業中。

2、技術參數
規 格 說      明
使用環境 環境溫度 0~50℃
相對濕度 ≤85RH   避免強腐蝕氣體
供電電壓 常規型 AC220V+10-15%（50Hz±2Hz）
特殊型 AC85~260V——開關電源 DC24V ±2V——開關電源
功耗 •≤6W（AC220V 線性電源供電）
•≤6W（AC85~260V 開關電源供電）
•≤6W（DC24V 開關電源供電）
輸入信號 模擬量 熱電偶：標準熱電偶——B、S、K、E、J、T、WRe3-25等
電阻：標準熱電阻——Pt10、Pt100.1、Cu50、Cu100 等遠傳壓力電阻等
電流：0~10mA、4~20mA、0~20mA等——輸入阻抗≤250Ω
電壓：0~5V、1~5V、mV等——輸入阻抗≥250KΩ
開關量 脈沖信號：波形——矩形、正弦或三角波    輻度——大于4V（或根據用戶要求任定）
                    范圍——0~10KHz（或根據用戶要求任定）
接點信號：電接點輸入信號
輸出信號 模擬量輸出 DC 0~10mA（負載電阻≤750Ω） DC 4~20mA（負載電阻≤500Ω）
DC 0~5V（負載電阻≥250KΩ） DC 1~5V（負載電阻≥250KΩ）
開關量輸出 繼電器控制輸出-繼電器ON/OFF帶回差。AC 220V/3A DC 24V/5A（阻性負載）
可控硅控制輸出-SCR（可控硅過零觸發脈沖）輸出，0.5A/400V
固態繼電器輸出-SSR（固態繼電器控制信號）輸出，6~24V/30mA（電壓不可調）
雙向可控硅輸出-SOT可控硅輸出，5A/400V
通訊輸出 接口方式——標準串行雙向通訊接口 RS-485、 RS-232 C、RS-422等
波特率——300~9600bps 儀表內部自由設定
饋電輸出 DC 24V 負載≤30mA
測量精度 ±0.2%FS±1字或±0.5%FS±1字
分辨率 ±1字
測量范圍 -1999~9999字
顯示方式 -1999~9999字測量值顯示     -1999~9999字設定值顯示    發光二級管工作狀態顯示
方式 控制/報警方式為帶回差上限或下限報警(用戶可自由設定)
控制精度 ±1字
溫度補償 0~50℃數字式溫度自動補償
打印控制 可選擇直接配接各型串打印機(如LQ-300K,TPuP系列微打等)，打印接口為RS-232C
打印精度 同儀表精度
參數設定 面板輕觸式按鍵設定 、參數設定值斷電后長久保存、參數設定值密碼鎖定
保護方式 輸入回路斷線報警(熱電偶或電阻輸入時)、斷電器輸出狀態LED指示、輸入超/欠量程報警、
電源欠壓自動復位、工作異常自動復位（Watch Dog）

3、特殊技術參數
規格 說 明
控制輸出方式 PWM輸出，正、反轉控制輸出，電壓/電流輸出
設定/顯示精度 ±0.5% FS±1 位數max.設定值與顯示值匹配,無相對誤差
比例范圍 0.0%-100.0%(單位:0.1%)
積分(復位)時間 0-9,999s(單位:1s)
微分(比率)時間 0-9,999s(單位:1s)
控制周期 1-250s(單位:1s)
采樣周期 0.5s
