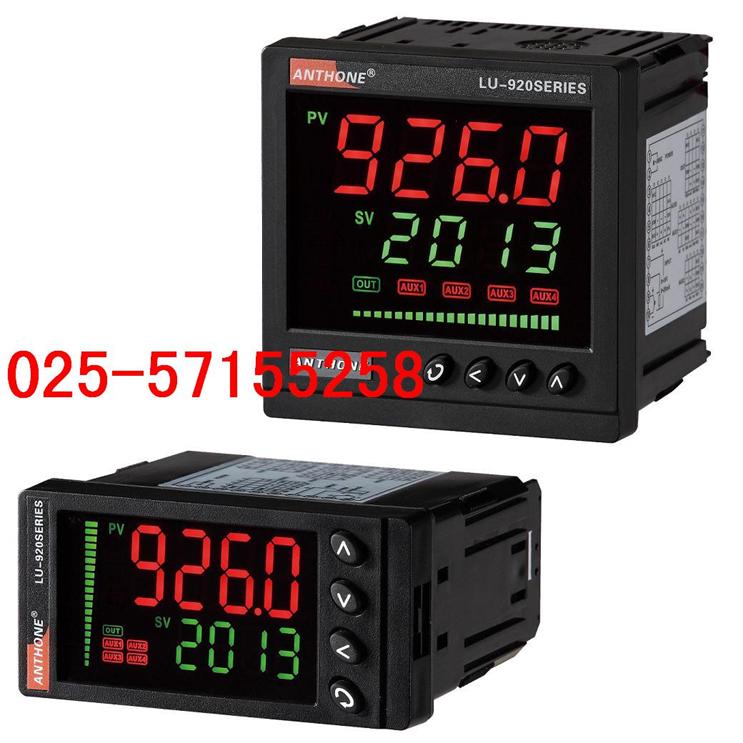

LU-924M智能測控儀表是一種采用全新設計理念的高性能、高可靠性智能型工業測量控制儀表。專為液位、壓力、溫度傳感器及變送器配接構成各種量程和規格的液位、溫度、壓力測控系統而設計。



 一、概述
LU-924M智能測控儀表是一種采用全新設計理念的高性能、高可靠性智能型工業測量控制儀表。專為液位、壓力、溫度傳感器及變送器配接構成各種量程和規格的液位、溫度、壓力測控系統而設計。廣泛應用于化工、陶瓷、冶金、石化、熱處理等行業。
主要特點：
采用先進的ARM處理器，處理速度快，接口部件簡單，可靠性穩定性強。包含了各種常用分度號的熱電偶、熱電阻、標準電壓、標準電流等信號，快速準確的非線性校正算法，保證了數字化采樣的精度。獨有的PV測控過程記憶功能，可設置1024點的測控過程記憶數據。記憶間隔1~60秒可調。用戶可通過一鍵操作快速瀏覽，記憶數據根據瀏覽時間要求自動刷新。豐富的報警輸出，4組報警寄存器自由組合，自由定義到任意物理輸出接口。具有標準模擬量變送輸出功能，變送數據源、變送類型、變送范圍自由配置。可選輔助第二路采樣，配合報警源、變送源參數設置，可方便實現差值運算報警或差值運算變送功能。雙排4位數碼管加20線光柱顯示，人機交互操作，簡單易用。即插即用模塊化結構，豐富的輸出規格，適用于各種應用需要。采用標準MODBUS通訊協議，通用性強，可靠性高。抗干擾性能強，通過工業三級電磁兼容測試要求。



主要技術指標
采樣分辨率	1℃或0.1℃	冷端補償	±1℃
顯示	雙排4位數碼管顯示+光柱	記憶間隔	0~60秒可調
超量程	顯示Sb	采樣周期	0.5秒
輸出方式	繼電器觸點輸出,0~10mA電流輸出,4~20mA電流輸出
報警功能	4組報警寄存器，自由對應到各輸出位置, 9種報警方式選擇
電源電壓	85~265VAC	功耗	小于4W
輸入規格:K,S,B,T,E,J,Wre325,N,Pt100,Cu50,Cu100,0-10mA,4-20mA,0-5V,1-5V

三、外型及安裝尺寸
A：外型尺寸（寬*高*深）：96*96*77    B：外型尺寸（寬*高*深）：48*96*77
C：外型尺寸（寬*高*深）：96*48*77    F：外型尺寸（寬*高*深）：72*72*74
