一、概述

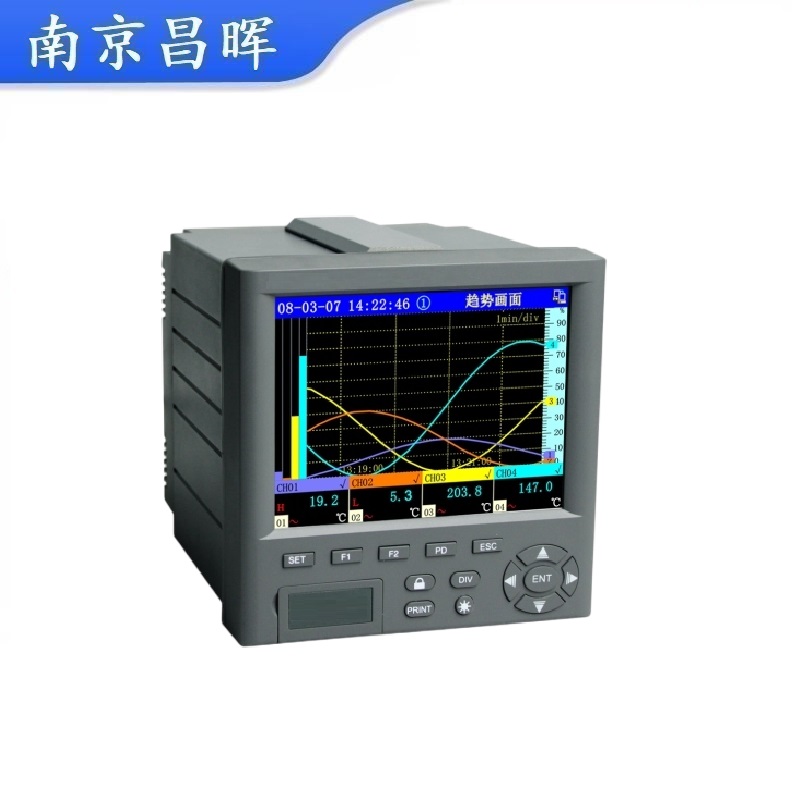

A5012/C3/P/J2/F系列觸屏真彩/超值彩色無紙記錄儀有1~36路萬能輸入通道（可組態選擇輸入：標準電壓、標準電流、熱
電偶、熱電阻、毫伏等信號）。可帶64路報警輸出或32路模擬量變送輸出，MobusRTURS232/485通訊接口，以
太網接口，微型打印機接口和USB接口，TF卡插座；可提供傳感器配電；具有強大的顯示功能，實時曲線顯示，
歷史曲線追憶，棒圖顯示，報警列表顯示等。人性化的外觀設計、完美的功能體現、可靠的硬件品質、精湛的制
造工藝，使它具有優越的性能價格比。
二、主要技術參數
測量輸入
輸入信號
熱電偶：Wre526、S、R、B、K、N、E、J、T
熱電阻：Pt100、Cu50、Cu100
電流：0~10mA、4~20mA
電壓：0~5V、1~5V、0~10V、Res、3PRes
其它出廠需說明：F2、±5V、0~20mV、0~100mV、±20mV、±100mV、線性電
阻：0~400Ω等
輸出
報警輸出：繼電器常開觸點輸出，觸點容量3A/250VAC（阻性負載）
模擬量輸出：0~10mA、4~20mA、0~5V、1~5V等
饋電輸出：DC24V±1，負載電流≤400mA
通訊輸出：RS485/RS232通訊接口，波特率1200~57600bps可設置，采用標準
MODBUSRTU通訊協議，RS-485通訊距離可達1公里；RS-232通訊距離可達：
15米；EtherNet通訊接口，通訊速率為10M，（只適用于局域網）
