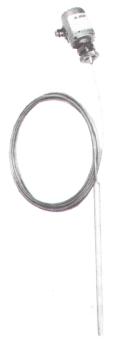

SWP-TLG系列導壓式靜壓液位變送器



產品名稱：SWP-TLG系列導壓式靜壓液位變送器 產品編號：Pro200921714924 產品型號：SWP-TLG 更新時間：2009.02.17 企業單位：昌暉

產品詳細介紹：

技術特點　　●使用******的導壓技術，結構合理，工作可靠。●防堵塞結構設計，可用于粘稠液體及漿料。●應用范圍廣，可用于原油、渣油、蠟油、硫酸等多種介質。●使用溫度范圍大，可用于高溫。●可方便的進行溫度補償。●安裝，調試方便。●結構簡單，便于維修。　　技術數據　　　工作電壓　　　12.5～30　VDC　輸出信號　　　4～20mA二線　　　　　　　　0～20mA三線　測量范圍　　　0～30m（***大）　　精度　　　　1.0、2.0　穩定性　　　　優于0.1%/年允許溫度　　　　介質　　　　-20℃-280℃　　　　　　　　環境　　　　-20℃-70℃　　　　　　　　貯存　　　　-40℃-80℃傳感器材料　　　導壓管　不銹鋼1Gr18Ni9Ti　　　　　　　　　　　　不銹鋼噴涂聚四氟乙烯　　　　　　　過程連接　不銹鋼1Gr18Ni9Ti　　　　　　　　　膜片　96%氧化鋁　　　　　　　　　密封　氟橡膠　　　　　　　　　　　　聚四氟乙烯過程連接方式　外螺紋G1　　　　　　　　法蘭　　安裝　　　導壓式靜壓液位變送器有G1螺紋及法蘭兩種標準的安裝方式 G1螺紋安裝　供貨時提供一個G1六角螺母。安裝方式　1、安裝位置已有G1螺紋。直接把液位變送器旋入即可
2、安裝位置無G1螺紋。可利用現有的Φ34～Φ45的光孔，或安裝帶有Φ34～Φ45孔的支架，裝上液位變送器，并旋上六角螺母固定。 法蘭安裝　　標準供貨時法蘭的安裝尺寸符合DN50　GB9119.6-88，安裝時直接把法蘭固定即可。如果用戶已有的安裝位置不符合標準供貨時法蘭尺寸，請在訂貨時注明所需法蘭尺寸或對應的規格及標準號，已滿足安裝要求。　　　　外形尺寸" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" alt="" />調試　　　　導壓式靜壓液位變送器，出廠時零點及滿量程已按壓力值標定，安裝后應對滿量程進行校正。
校正時使介質液位達***大值，把變送器輸出值校正到20.000mA，如果現場條件不允許介質液面
達到***大值，則可根據液面的實際數值，用下式計算出對應的電流輸出值加以校正：

　　配重　　　　當被測介質不穩定時，探頭容易產生位移，從而影響測量精度。這時應將探頭固定。這時應將集氣筒固定。如果現場不具備固定集氣筒的條件，可選用配重，使集氣筒重量增加從而起到穩定集氣筒的作用。如果選用配重，請在訂貨時說明。　　導壓式靜壓液位變送器型號內容　　

型　　號	代　　　　　　　　碼										說　　　　　　　　明
SWP-TLG	□	□	□	□	□	□	□	□	□	□	導壓式靜壓液位變送器
變送器類型	G										標準型
	D										隔爆型
	I										本安型
過程連接材料	3										不銹鋼1Gr18Ni9Ti
	5										不銹鋼316L
	7										不銹鋼噴涂聚四氟乙烯
	9										特別約定
過程連接方式	E										外螺紋G1
	F										法蘭
	Y										特別約定
導壓管材料	3										不銹鋼1Gr18Ni9Ti
	7										不銹鋼噴涂聚四氟乙烯
	9										特別約定
傳感器密封件材料	1F										氟橡膠
	2F										丁腈橡膠
	3F										聚四氟乙烯
	9F										特別約定
信號輸出方式	2										4-20mA二線
	3										0-20mA三線
	9										特別約定
精度等級	6										1.0
	7										2.0
	9										特殊要求
配重	H										無配重
	Z										標準配重
	Y										特別約定
安裝尺寸											單位m
量程代號											見標準量程表
