隔膜式壓力變送器 SWP－T(201－204)系列



產品名稱：隔膜式壓力變送器 SWP－T(201－204)系列 產品編號：Pro2009217141144 產品型號：SWP－T(201－204) 更新時間：2009.02.17 企業單位：昌暉



產品詳細介紹：

該系列產品是在SWP－T20、SWP－T20i、SWP－T20d基礎上，加裝焊接密封隔離膜片構成，SWP－T211~SWP－T214又加裝了溫度隔離器，SWP－T222~SWP－T224是加裝毛細管的產品。 該系列產品避免了介質直接接觸壓力變送器的測量膜片及密封材料，它的焊接密封隔離膜片具有多種連接方式及材料，適用于高溫、低溫、強腐蝕、高粘度等多種場合。也適用于衛生場合及爆炸危險場合。

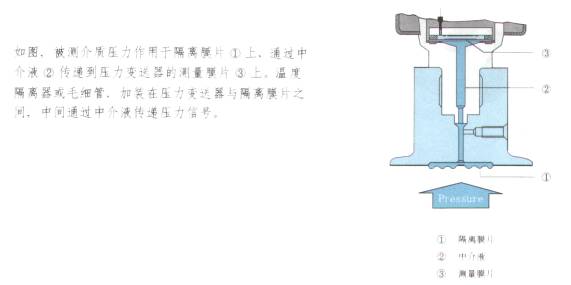

工作原理

" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" alt="" />

技術特點

溫度影響

溫度變化對密封隔膜型壓力變送器的影響，主要取決于中介液的現場特性。總的溫度系數是壓力變送器的溫度系數與密封隔膜的溫度系數總和。

中介液

標準中介液為硅油或甘油，食品工業可采用植物油， 高溫或低溫采用特殊中介液。選用時由工況條件決定。

隔離膜片

隔離膜片的材料由被測介質決定。 隔離膜片尺寸的選定由測量值決定，直徑越大***小測量值越低、溫度影響的******值越小。

位置影響

安裝位置應是水平安裝，非水平安裝會使零點偏移，偏移量與安裝位置有關，此時可調 整零點校正。

產品類型

SWP-T201　壓旋式隔膜壓力變送器

SWP-T211　壓旋式帶溫度隔離器的隔膜壓力變送器

SWP-T202　旋入式隔膜壓力變送器

SWP-T212　旋入式帶溫度隔離器的隔膜壓力變送器

SWP-T203　法蘭式隔膜壓力變送器

SWP-T213　法蘭式帶溫度隔離器的隔膜壓力變送器

SWP-T223　法蘭式帶毛細管的隔膜壓力變送器

SWP-T204　多功能隔膜壓力變送器

SWP-T214　多功能帶溫度隔離器隔膜壓力變送器

SWP-T224　多功能帶毛細管隔膜壓力變送器
