DY2000比值給定PID調節數字/光柱顯示儀表
 一、主要特點：
  1.  目標值外給定。
   2.  自動/手動無擾切換。
   3.  傳感器斷線時自動輸出安全閥位值。
   4.  具有多種調節輸出方式。
   5.  PID參數自整定或人工整定。
   6.  可同時帶測量信號變送輸出。 二、DY2000比值給定PID調節數字/光柱顯示儀表型譜

型   譜

說   明

DY

大延牌智能型儀表

2

SMT+開關電源(AC:85V～265V  50/60Hz)

1

寬×高×深：(160×80×115) mm

2

(80×160×115) mm

6

(96×48×112) mm

7

(72×72×100) mm      ＊

8

(48×96×112) mm

9

(96×96×112) mm

AP

比值給定自整定PID調節

GAP

比值給定自整定PID調節+雙光柱      ＊

V

調節器（1～5）V標準電壓輸出（O4）

I

調節器（4～20）mA標準電流輸出（O4）

S

調節可控硅過零控制輸出（O4）

W

調節PWM調寬電壓輸出（DC20V、20mA） （O4）

R

調節PWM調寬繼電器輸出（O4）

0

無輸出

1

報警（O2）+報警（O3）

2

（4～20）mA變送輸出（O1）+報警（O2）+報警（O3）

3

（1～5）V變送輸出（O1）+報警（O2）+報警（O3）

4

通訊（O1）

5

通訊（O1）+報警（O2）+報警（O3）

6

通訊（O1）+（4～20）mA變送輸出（O2）+報警（O3）

7

通訊（O1）+（1～5）V變送輸出（O2）+報警（O3）

9

用戶特殊要求的輸出

6

外給定信號：（4～20）mA

8

外給定信號：（1～5）V

0

輸入信號類型由用戶自由選擇，出廠時設定在（1～5）V

1

適配K、B、J、E、T、S、R熱電偶

2

適配Pt100、Cu50熱電阻

3

適配霍爾變送器mV，量程自由設定

4

適配遠傳壓力表（30～350）Ω，量程自由設定

6

適配（4～20）mA輸入，量程自由設定

8

適配（1～5）V輸入，量程自由設定

9

用戶特殊要求的分度號

缺省220VAC供電

D

24VDC供電

缺省為無附加24VDC饋電電源輸出

P

附加24VDC饋電電源輸出

缺省為不帶串行通訊接口

2

RS232串行通訊接口

4

RS485串行通訊接口（帶隔離）

M

Modbus協議

＊ 報警（O2），報警（O3）用戶可自行組態為上限報警或下限報警
＊ (72×72×100) mm規格訂貨時請向廠家咨詢
＊ 雙光柱的儀表僅有兩種外型尺寸：(160×80×115)mm   (80×160×115)mm
＊ 特殊要求請與廠家聯系

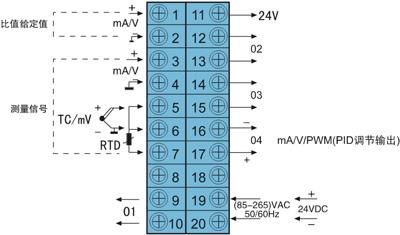

三、DY2000比值給定PID調節數字/光柱顯示儀表接線圖

1. 輸入接線圖—(160×80×115)mm、(80×160×115)mm、(96×96×112)mm、(96×48×112)mm、(48×96×112)mm


2. 輸出接線圖—(160×80×115)mm、(80×160×115)mm、(96×96×112)mm、(96×48×112)mm、(48×96×112)mm
