DY2000 PID帶前饋調節顯示儀表
一、 主要特點：
1.  快捷方式設定目標值。
2.  前饋調節遠程控制。
3.  具有多種調節輸出方式。
4.  傳感器斷線時自動輸出安全閥位值。
5.  PID參數自整定或人工整定。
6.  可同時帶測量信號變送輸出。
二、 DY2000 PID帶前饋調節顯示儀表型譜

型   譜						說   明
DY	大延牌智能型儀表
	2	SMT+開關電源(AC:85V～265V  50/60Hz)
		1	寬×高×深：(160×80×115) mm
		2	(80×160×115) mm
		6	(96×48×112) mm
		7	(72×72×100) mm      ＊
		8	(48×96×112) mm
		9	(96×96×112) mm
			AQ	自整定PID帶前饋調節
			GAQ	自整定PID帶前饋調節+雙光柱      ＊
				V	調節器（1～5）V標準電壓輸出（O4）
				I	調節器（4～20）mA標準電流輸出（O4）
				S	調節可控硅過零控制輸出（O4）
				W	調節PWM調寬電壓輸出（DC20V、20mA） （O4）
				R	調節PWM調寬繼電器輸出（O4）
					0		無輸出
					1		報警（O2）+報警（O3）
					5		（4～20）mA變送輸出（O2）+報警（O3）
					6		（1～5）V變送輸出（O2）+報警（O3）
					9		用戶特殊要求的輸出
							6	前饋調節信號：（4～20）mA
							8	前饋調節信號：（1～5）V
								0	輸入信號類型由用戶自由選擇，出廠時設定在（1～5）V
								1	適配K、B、J、E、T、S、R熱電偶
								2	適配Pt100、Cu50熱電阻
								3	適配霍爾變送器mV，量程自由設定
								4	適配遠傳壓力表（30～350）Ω，量程自由設定
								6	適配（4～20）mA輸入，量程自由設定
								8	適配（1～5）V輸入，量程自由設定
								9	用戶特殊要求的分度號
										缺省為220VAC供電
									D	24VDC供電
											缺省為無附加24VDC饋電電源輸出
										P	附加24VDC饋電電源輸出

＊ 報警（O2），報警（O3）用戶可自行組態為上限報警或下限報警
＊ (72×72×100) mm規格訂貨時請向廠家咨詢
＊ 雙光柱的儀表僅有兩種外型尺寸：(160×80×115)mm   (80×160×115)mm
＊ 特殊要求請與廠家聯系

三、DY2000 PID帶前饋調節顯示儀表接線圖

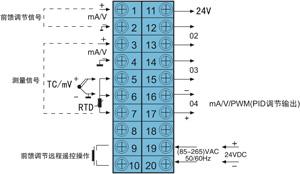

1. 輸入接線圖—(160×80×115)mm、(80×160×115)mm、(96×96×112)mm、(96×48×112)mm、(48×96×112)mm

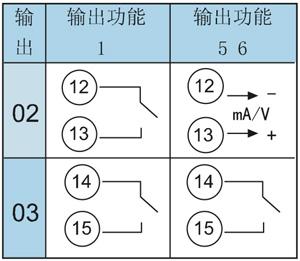

2. 輸出接線圖—(160×80×115)mm、(80×160×115)mm、(96×96×112)mm、(96×48×112)mm、(48×96×112)mm
