型   譜								說   明
DY	大延牌智能型儀表
	2	SMT+開關電源(AC:85V～265V  50/60Hz)
		1	寬×高×深：(160×80×115) mm
		2	(80×160×115) mm
		9	(96×96×112) mm        ＊
			W	熱水熱量積數字顯示儀
				0	無輸出
				1	報警（O1）+報警（O2）
				2	報警（O1）+報警（O2）+（4～20）mA變送輸出（O3）
				3	報警（O1）+報警（O2）+（1～5）V變送輸出（O3）
				4	通訊/打印（O1）
				5	通訊/打印（O1）+報警（O2）
				6	通訊/打印（O1）+報警（O2）+（4～20）mA變送輸出（O3）
				7	通訊/打印（O1）+報警（O2）+（1～5）V變送輸出（O3）
				9	用戶特殊要求的輸出
					0	適配三角波、正弦波、方波等脈沖輸出傳感器（300mV＜幅值＜12V）
					1	適配NPN、PNP、三極管脈沖輸出信號
					2	適配無源觸點脈沖輸出傳感器
					6	流量信號（4～20）mA輸入
					8	流量信號（1～5）V輸入
					9	用戶特殊要求的流量信號輸入
						2	Pt100熱電阻輸入
						6	溫度信號（4～20）mA輸入
						8	溫度信號（1～5）V輸入
						9	用戶特殊要求的輸入
									缺省為無附加DC24V饋電電源輸出
							P		附加DC24V饋電電源輸出
										缺省為無以下功能
									0	掉電記憶       ＊
									1	微型打印機通訊接口
									2	RS232串行通訊接口
									3	RS232串行通訊接口+掉電記憶     ＊
									4	RS485串行通訊接口（帶隔離）
									5	RS485串行通訊接口（帶隔離）+掉電記憶   ＊
									6	微型打印機通訊接口+掉電記憶    ＊
										M	Modbus協議


＊ 以下規格定貨時請向廠家咨詢—（48×48×100）mm(96×48×112)mm(48×96×112 ) mm(72×72×100)mm
＊ O2報警用戶可自行組態為上限報警或下限報警
＊      掉電記憶：記錄儀表的掉電時間并保存長度0-999.9小時

三、DY2000熱水熱量積算數字顯示儀表接線圖

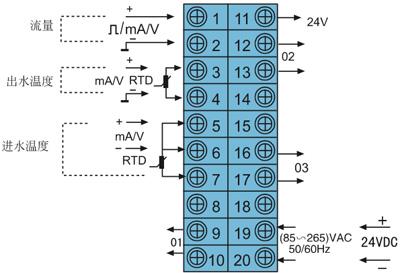

1．接線端子示意圖

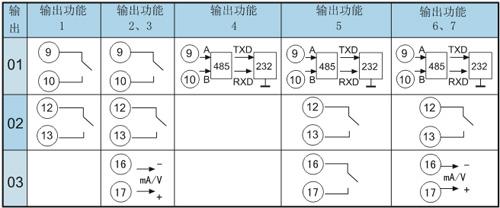

2． 輸出接線圖
